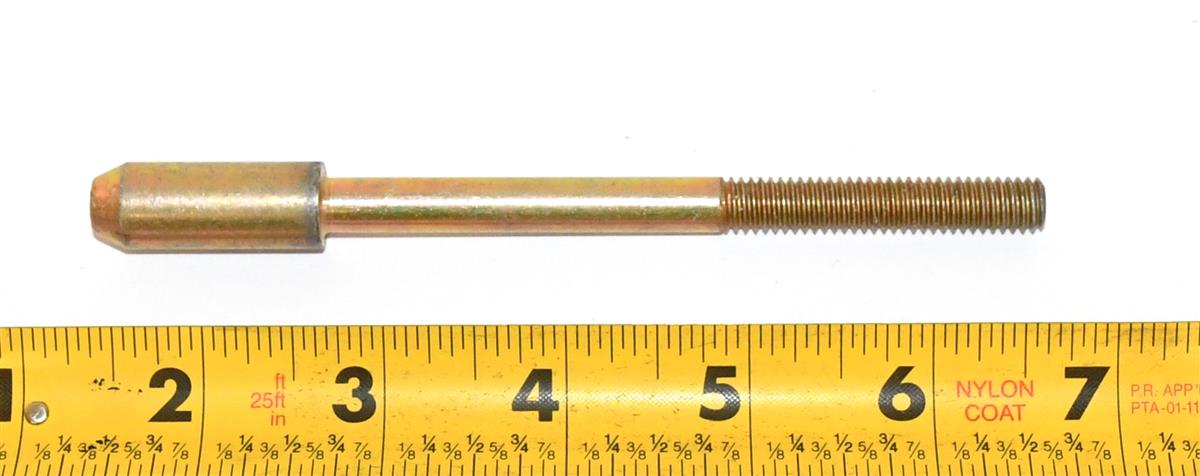

Pin Winch Drum Lock for Garwood Winch M35A2 M54A2 M809 M939A1 M939A2
- Thread Length: 1.188 in. minimum and 1.250 in. maximum
- Shank Length: 4.047 in. minimum and 4.078 in. maximum
- Should Diameter: 0.485 in. minimum and 0.500 in. maximum
- Shank Diameter: 0.297 in. minimum and 0.328 in. maximum
- Overall Length: 5.359 in. minimum and 5.438 in. maximum
- First End Taper Length: 0.016 in. minimum and 0.047 in. maximum
- Second End Taper Length: 0.182 in. minimum and 0.192 in. maximum
- Nominal Thread Size: 0.312 in.
- First End Taper Angle: 43 degrees minimum and 47 degrees maximum
- Second End Taper Angle: 23 degrees minimum and 27 degrees maximum
- Surface Finish: 63 microinches shoulder end
- Material: Steel
- Item #9 in diagram
Click Here for Front Winch Drum Lock Latch Handle M35 M54 M809 M939A1 M939A2
Click Here for Nut Slotted for Garwood Winch Drum Lock Pin and Handle M35A2 M54A2 M809 M939A1 M939A2
Fits: Common Application
M548 & M549A1
M939, M939A1, M939A2, M923, M923A1, M923A2, M925, M925A1, M925A2, M927, M927A1, M927A2, M929, M929A1, M929A2, M930, M930A1, M930A2, M931, M931A1, M931A2 5-Ton Trucks
M35A2, M49A2, M50A2, M36A2, M109A3, M275 2 ½ Ton Trucks
Dump Truck, Cargo Truck
